Ograničenje širine pukotina sa solidian ANTICRACK: od veze s mortom do mjerljive učinkovitosti

Činjenica da karbonska armatura preuzima vlačna naprezanja u sloju morta i raspoređuje pukotine predstavlja princip djelovanja (→ 1. dio). Činjenica da se taj učinak može postići sa slojevima od 30 mm predstavlja konstrukcijsku prednost (→ 2. dio). Za projektante, tijela koja pripremaju natječaje i nadzorne inženjere jednako je važno i ovo: učinkovitost se može kvantificirati.

Od principa djelovanja do osnove za proračun

U sanaciji betona kvalitativni opis načina rada sustava rijetko je dovoljan. Projektanti moraju moći dokazati investitorima, operaterima i nadzornim inženjerima da sustav provjerljivo ispunjava predviđenu funkciju.

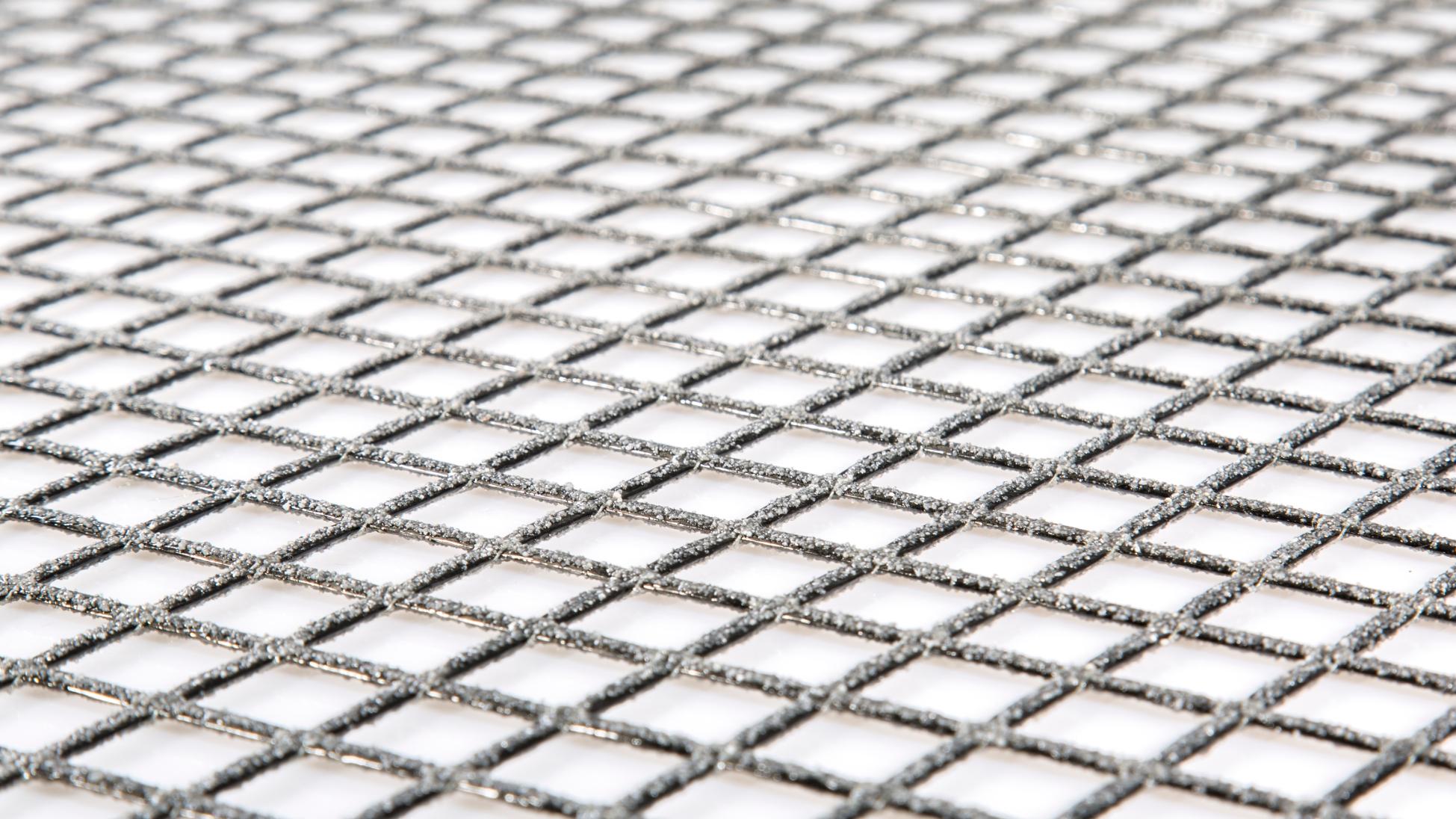

solidian ANTICRACK Q85-CCE-21 pruža tehničku osnovu za to. Na temelju ispitivanja otvaranja pukotina koje je proveo solidian, dostupna je karakteristična veza naprezanja i otvaranja pukotine za poznate kombinacije morta i mreže. Ta karakteristična krivulja opisuje koja širina pukotine nastaje pri određenom naprezanju armature unutar sustava.

Time princip djelovanja postaje osnova za proračun.

Osnova za procjenu širine pukotina

Približna procjena širine pukotine za poznatu konfiguraciju sustava slijedi strukturirani pristup. Ulazni parametri su:

• debljina sanacijskog sloja
• efektivna vlačna čvrstoća korištenog morta
• nazivna površina poprečnog presjeka karbonske armature

Nazivna površina poprečnog presjeka solidian ANTICRACK Q85-CCE-21 iznosi 210 mm²/m.

Ti se parametri mogu koristiti za određivanje sile pucanja u trenutku nastanka pukotine. Iz toga se dobiva naprezanje armature σnm. Na temelju karakteristične veze naprezanja i otvaranja pukotine zatim se može očitati odgovarajuća širina pukotine w.

Ograničenje modela: Proračun promatra sanacijski sloj kao diskretan, neovisan sloj - bez uzimanja u obzir doprinosa veze s postojećom podlogom. Veza između reprofilacijskog morta i postojećeg betona nije uključena u procjenu jer trenutačno ne postoji odgovarajući proračunski model za tu interakciju. Procjena stoga pruža konzervativnu projektantsku osnovu koja stvarno stanje sustava prikazuje na sigurnoj strani.

Projektantska načela, dijagrami za procjenu i primjeri proračuna za poznate konfiguracije sustava dostupni su od solidiana na upit.

Što mjerljive širine pukotina znače za projektiranje

Za kvalificirane projektante sanacija i građevinske inženjere to znači da ograničenje širine pukotina više nije samo opća tvrdnja o sustavu. Ono postaje vrijednost koja se može projektirati i provjeriti.

U natječajnoj dokumentaciji mogu se definirati širine pukotina specifične za zahtjeve projekta. Tijekom izvedbe usklađenost se može pratiti kroz odabranu konfiguraciju sustava. To je posebno relevantno kada naknadni premazi imaju definiranu sposobnost premošćivanja pukotina - i kada se ta sposobnost ne smije premašiti u sloju morta.

Procjena širine pukotina pruža osnovu za provjeru sanacijskih koncepata na razini sustava i njihovu objektivnu komunikaciju prema operaterima i investitorima.

Što to znači za trajnost

Kontrolirane širine pukotina produljuju vijek trajanja naknadnih sustava premaza. Premaz nanesen na sloj morta s malim pukotinama i mehanički stabilnom površinom izložen je manjim naprezanjima nego premaz nanesen na površinu s nekontroliranim pucanjem.

Osim toga, sama karbonska armatura otporna je na koroziju:

• nema korozije armature uzrokovane kloridima ili karbonatizacijom
• nema odlamanja uzrokovanog povećanjem volumena korodirajuće armature
• nema posljedičnih oštećenja sanacijskog sloja povezanih s korozijom

Trajnost materijala karbonske mreže, prema izjavi proizvođača, iznosi više od 100 godina. To nije samo argument vezan uz materijal - to je argument sustava za sanacije s dugim planiranim funkcionalnim vijekom trajanja.

Ekonomska sigurnost planiranja za operatere

Planirane širine pukotina vode do planiranih vijekova trajanja. Planirani vijekovi trajanja vode do predvidljivih troškova održavanja. Za operatere parkirnih ploča, infrastrukture i industrijskih površina to znači:

• produljene intervale sanacije zahvaljujući trajnijem sloju morta i premazu
• niže troškove životnog ciklusa kroz smanjen broj ponovljenih sanacijskih mjera
• veću dostupnost površine zbog manjeg broja prekida uporabe
• bolju sigurnost planiranja za operativne i održavateljske budžete

Otpornost sustava na koroziju trajno uklanja oštećenja povezana s korozijom koju bi uzrokovala sama armatura - čimbenik koji izravno doprinosi procjeni troškova životnog ciklusa pri planiranju sanacija s dugim funkcionalnim vijekom trajanja.
